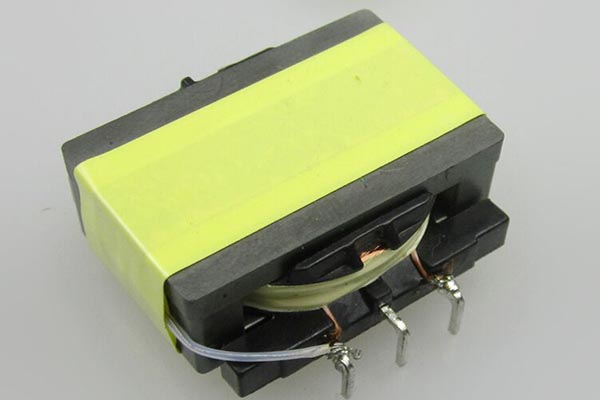

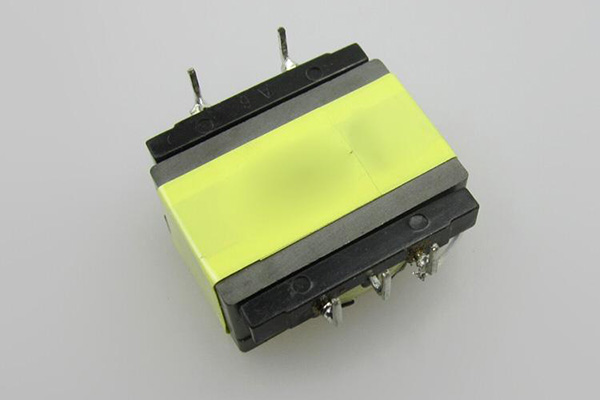

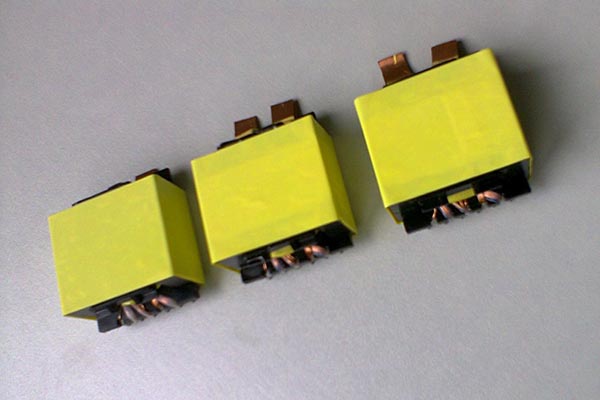

EQ高频变压器是工作频率超过中频(10kHz)的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

　　一、绕线

　　变压器骨架(BOBBIN)规格的确认。不用的引脚剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤线或剪错脚，而且可以避免绕线时缠错脚位。确认骨架完整，不得有破损和裂缝。将骨架正确插入治具，一般特殊标记为引脚1(PIN 1)，如果图面无注明，则引脚1朝机器。须包醋酸布的先依工程图要求包好，紧靠骨架的两侧，再在指定的引脚上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线。

　　二、线方式

　　1、绕线方式

　　根据变压器要求不同，绕线的方式大致可分为以下几种：一层密绕：布线只占一层，紧密的线与线间没有空隙，整齐的绕线;均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收。

　　多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况：任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法。整列密绕：几乎所有的布线都整齐排列，但有若干的布线零乱(约占全体30%，圈数少的约占5%REF)。完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列，这是绕线中最难的绕线方法。

　　定位绕线：EQ高频变压器布线指定在固定的位置，一般分五种情况。

　　并绕：两根以上的线同时平行的绕同一组线，各自平行的绕，不可交叉，此绕法大致可分为四种情况。

　　2、引线要领：飞线引线的长度按工程图要求控制，如需绞线，长度须多预留10%。套管须深入挡墙3mm以上。

　　三、注意事项：

　　当起绕(START)和结束(FINISH)出入线在骨架的同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。

　　出入线于使用，骨架的凹槽出线时，原则上以一线一凹槽方式出线，若同一引脚有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。

　　绕线时需均匀整齐绕满骨架的绕线区为原则，除工程图面上有特别规定绕法时，则以图面为准。

　　变压器中有加铁氟龙套且有折回线时，其出入线所加之铁氟龙套管须与 骨架的凹槽口齐平(或至少达2/3高)，并自骨架的凹槽出线以防止因套管过长造成拉力将线扯断。但若为L形引脚水平方向缠线，则套管应与 骨架边齐平(或至少2/3长)。

　　变压器中须加醋酸布作为档墙胶带时，其档墙胶带必须紧靠模型两边。为避免线包过胖及影响漏感过高，故要求2TS以上之醋酸布重叠不可超过5mm，包一圈之醋酸布只须包0.9T，留缺口以利于凡立水良好的渗入底层。醋酸布宽度择用与变压器安规要求有关，VED绕法ACT宽度3.2mm包两边且须加套管。

　　绕法：PIN端6mm/4.8mm/4.4mm/4mm;TOP端3mm/2.4mm/2.2mm/2mm 时不须套管。EQ高频变压器绕线时铜线不可上档墙，若有套管，套管必须伸入档墙3mm以上。
